Каждый инженер-технолог, работавший в цеху, знает эту классическую утреннюю картину: начало смены, у окошка центрального инструментального склада выстраивается очередь из операторов и наладчиков. Кладовщик спешно ищет в журналах записи, пересчитывает пластины, ищет затерявшуюся фрезу, а дорогостоящие обрабатывающие центры в это время… стоят. На практике именно так выглядит типичный простой станков из-за инструмента - проблема, которую сложно посчитать в Excel, но легко увидеть в загрузке участка.

Организация инструментального склада на производстве - одна из самых «непрозрачных» статей расходов в металлообработке. По отраслевым оценкам, до трети дорогостоящего инструмента может оседать в тумбочках рабочих, теряться или списываться раньше времени. В этой статье разберём, как автоматизация инструментального хозяйства и учёт режущего инструмента в цифре снимают эти проблемы, какие вообще бывают системы хранения и выдачи инструмента, и почему всё больше машиностроительных предприятий выбирают для этого умные шкафы SmartBee.

• Меньше простоев: инструмент рядом со станком, оператор получает инструмент за секунды и в любое время.
• Прозрачный расход: кто взял, когда вернул, где остаток - в любой момент времени.
• Окупаемость по типовым внедрениям - 6-12 месяцев за счёт эффективного контроля режущего инструмента и оснастки.

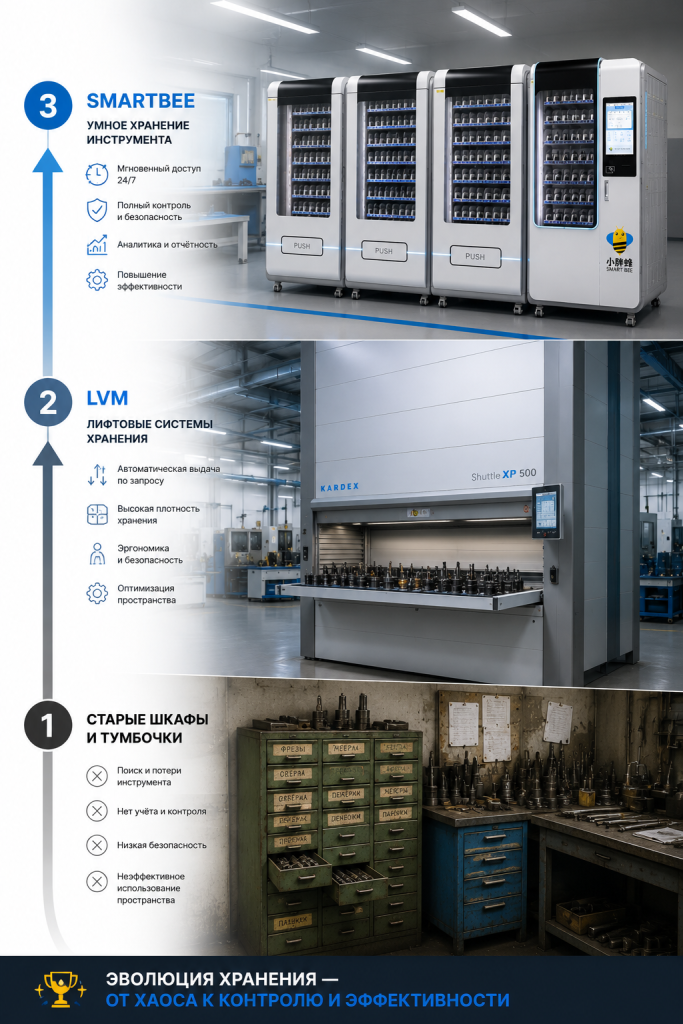

Как организовать инструментальный склад на производстве: три уровня хранения

Прежде чем говорить конкретно о SmartBee, стоит понять общую логику: какие варианты организации инструментального хозяйства вообще есть на производстве и чем они отличаются друг от друга.

1. Классическая металлическая мебель (шкафы, тумбы, верстаки). С этого обычно всё начинается. Это надёжные шкафы из листовой стали - прочные, защищают от пыли, хорошо держат статичное хранение. Проблема одна: они «немые». Кто и когда взял в работу фрезу, вы узнаете только со слов человека или из записи в тетради, если её вообще сделали.
2. Лифтовые системы хранения (VLM). Крупные автоматизированные комплексы вроде Kardex, Modula или Hänel Lean-Lift, работающие по принципу «товар к человеку»: высокий шкаф, внутри которого ходит лифт-экстрактор. Это распространённая система и хорошо подходят для тяжёлых оправок ЧПУ, протяжек, штампов, пресс-форм. А вот ставить такой лифт в каждый цех только ради выдачи мелких свёрл и пластин - дорого и не всегда оправданно.
3. Промышленный вендинг инструмента (умные шкафы). Автоматизированный шкаф для выдачи инструмента: сотрудник авторизуется, система открывает нужную позицию и сама фиксирует операцию. Внутри - режущий инструмент, метизы, оснастка. В отличие от лифтовых накопителей, такие шкафы стоят прямо у станков, не заставляют идти на центральный склад и рассчитаны именно на мелкую и среднюю номенклатуру. К таким решениям относится и линейка SmartBee.

На практике эти уровни редко исключают друг друга. Инструментальный склад на производстве чаще строят как комбинацию: центральный запас на VLM или обычных стеллажах плюс промышленный вендинг у каждого участка ЧПУ.

Что такое SmartBee: система автоматической выдачи и учёта инструмента

SmartBee - линейка интеллектуальных шкафов для хранения, выдачи и учёта инструмента, оснастки, метизов и других ТМЦ на производстве. Здесь важно не путать это с обычным шкафом, на дверцу которого просто повесили электронный замок. Это программно-аппаратный комплекс с умной и безопасной системой, которая узнаёт сотрудника по Face ID, RFID-карте или QR-коду, открывает доступ к нужной позиции и сама фиксирует операцию - обычно за 5-15 секунд, в зависимости от модели.

Чем такой подход отличается от «просто шкафа с замком»

На рынке промышленного вендинга есть и другие производители автоматизированных шкафов для выдачи инструмента и оснастки. SmartBee выделяется набором практических особенностей, которые важны именно для цехового применения:

• Масштабируемость. К основному шкафу можно подключить модули расширения (до 9 единиц в зависимости от серии), наращивая вместимость без смены сценария работы на участке.
• Идентификация по Face ID, RFID и QR-коду. Несколько способов авторизации сотрудника снижают риск передачи доступа «по карточке» и упрощают внедрение там, где часть персонала - сменные или временные сотрудники.
• Разные форматы под разную номенклатуру. Спиральные шкафы - под режущий инструмент с высокой оборачиваемостью, ячеистые - под разнородную оснастку, весовые - под метизы и мелкий крепёж. Все решения можно комбинировать и не приходится подгонять номенклатуру под один тип хранения.
• Локальное размещение данных. Для предприятий, где действует политика информационной безопасности, важно, что данные учёта можно хранить на сервере предприятия, без обязательной работы через облако.

Линейка SmartBee: как подобрать шкаф для хранения инструмента под задачу участка

Чтобы автоматизация инструментального хозяйства дала эффект, оборудование должно быть подобрано под номенклатуру и интенсивность оборота, а не просто потому, что понравилось.

1. Флагман SmartBee X: спиральная система для режущего инструмента

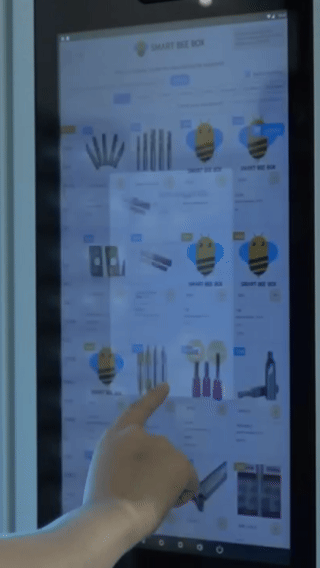

Спиральная система промышленного вендинга. Умный шкаф хранит пластины, фрезы, свёрла и метчики в спиральных ячейках - система сама выдаёт нужную позицию оператору, обычно за 10-15 секунд.

• Вместимость: до 1650 позиций на площади менее 2 м².
• Особенности: встроенный принтер этикеток; до 50 боковых ячеек для возврата изношенного инструмента; контроль жизненного цикла и прослеживаемость по каждой единице.
• Для кого: участки ЧПУ, серийная механообработка, предприятия с большой номенклатурой режущего инструмента и высокой оборачиваемостью.

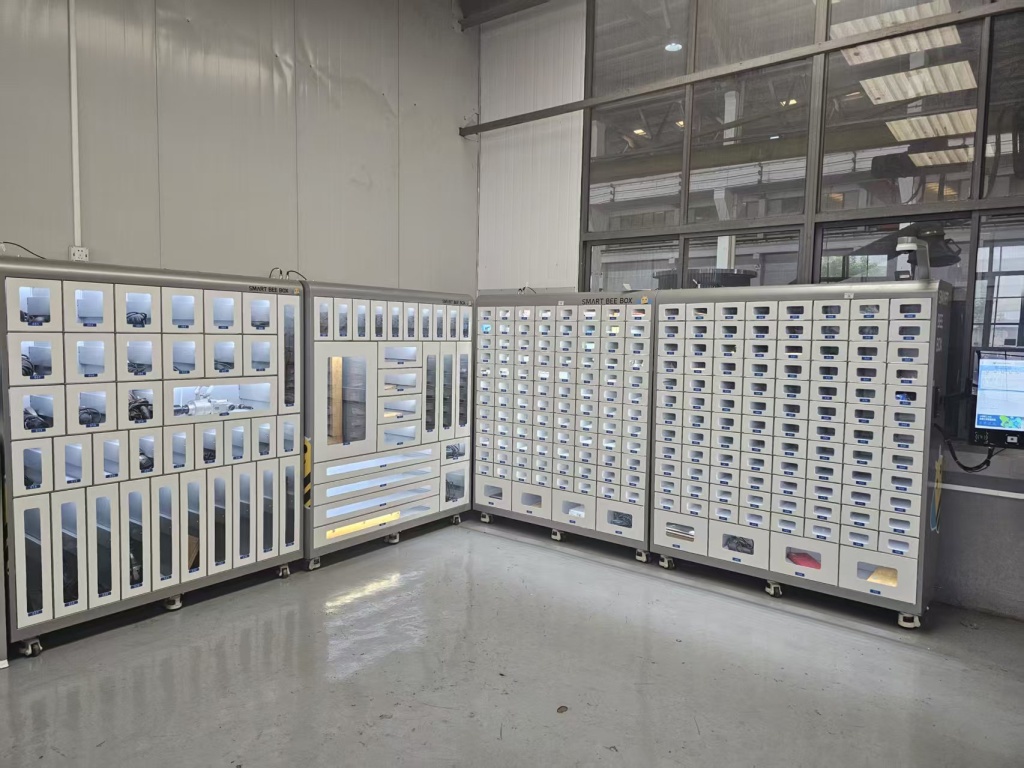

2. Ячеистые шкафы: серии T100, T108, T57 и роторный Orbix

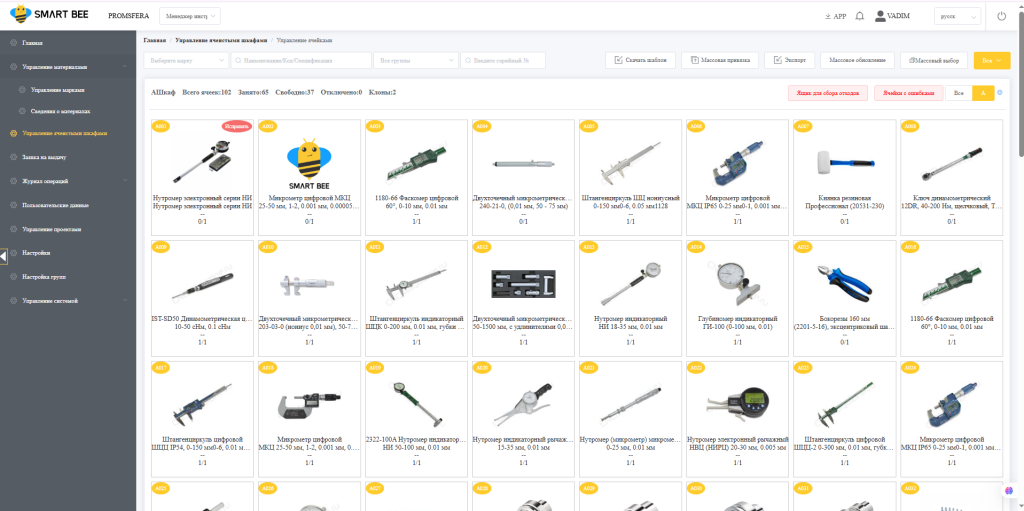

Без спиралей - адресные ячейки с дверцами, каждая под конкретную позицию. Удобны, когда номенклатура разнородная: оправки, патроны, ручной инструмент, меритель. Возврат простой: открыл ячейку - взял - после работы положил обратно.

Ячеистые шкафы используются не только на производствах. В нашей практике система Smartbee находила нестандартное применение: выдача ключей от автотранспорта в таксопарках, хранение полотенец и личных вещей в фитнес-клубах по картам доступа, автоматическая выдача ключей-карт в гостиницах и учёт индивидуальных медицинских наборов в клиниках.

• T100 - 100 ячеек, выдача и возврат около 5 секунд, экспорт отчётов о расходе в один клик.
• T108 - 108 одинаковых ячеек под однотипный инструмент и расходники; поддерживает виртуальное клонирование отсеков - несколько позиций номенклатуры можно вести в рамках одной физической ячейки.
• T57 - 57 ячеек (54 стандартные + 3 увеличенные, размер стандартной 132×234×400 мм) для смешанного хранения инструмента, оснастки и расходных материалов.
• Orbix 900 - роторный формат: тот же принцип адресных ячеек, но поддоны с ячейками подъезжают к оператору по принципу «товар к человеку», что удобно при разнородной и дорогостоящей номенклатуре.
• Масштабирование - модулями расширения серии TE.

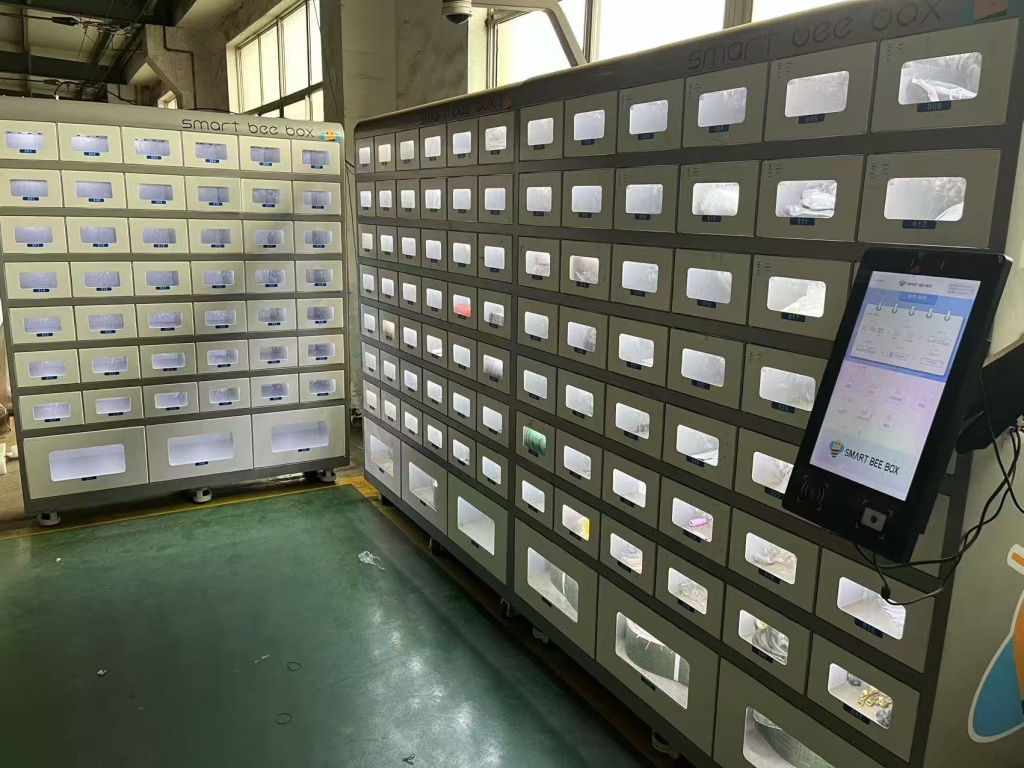

3. Весовые шкафы серии TW: учёт метизов и мелкого крепежа без пересчёта

Как учесть выдачу 5 винтов из коробки в 1000 штук вручную? Никак - либо приблизительно, либо очень медленно. Весовые шкафы SmartBee TW решают эту задачу иначе: встроенные весы с чувствительностью до 0,1 г знают вес одной детали. Сотрудник берёт нужное количество, закрывает дверцу - система списывает штучное количество по изменению веса. Это удобный способ учёта метизов на производстве без ручного пересчёта и характерных ошибок пересортицы.

Где SmartBee не подходит: честная граница применимости

Здесь стоит быть честными. SmartBee хорошо решает задачу расхода и мелкого-среднего оборота прямо у станка, но не заменяет собой все виды промышленного хранения.

• Для хранения тяжёлой оснастки - многотонных пресс-форм, длинных оправок, листового металла - нужен лифтовой стеллаж класса Kardex, Modula или Hänel Lean-Lift. Под тяжёлый и крупногабаритный склад SmartBee не предназначен, и это нормально: это другой класс оборудования.
• Стоимость внедрения выше, чем у обычного «немого» шкафа Lista или bott. Но предприятие в этом случае платит не только за металлическую мебель, а за автоматический учёт, дисциплину выдачи и скорость доступа к инструменту.

Экономический эффект автоматизации инструментального склада

Окупаемость

По типовым внедрениям автоматизированные системы хранения и выдачи инструмента окупаются за 6-12 месяцев (в сложных случаях - до 24 месяцев).

Потери, инвентаризация и контроль расхода инструмента

В сфере расходных материалов и режущего инструмента неконтролируемый расход на открытых складах часто оценивают в 10-20% в год. Чаще это не прямое хищение, а типичная схема «взял про запас → тумбочка → забыл или списал раньше времени». В учёте 1С инструмент числиться в наличии, а на станке его нет - и наоборот.

Ручная инвентаризация инструмента на производстве при такой схеме превращается в отдельный проект раз в квартал. При автоматизированной выдаче остатки обновляются после каждой операции - контроль расхода становится частью смены, а не разовой кампанией.

SmartBee решает эту задачу не отчётами постфактум, а самим процессом выдачи:

• Персональная ответственность. Face ID или RFID: видно, кто и когда взял конкретную фрезу, сверло или пластину.
• Нет анонимного доступа. Соседние ячейки не открываются «заодно» - сложнее взять лишнее.

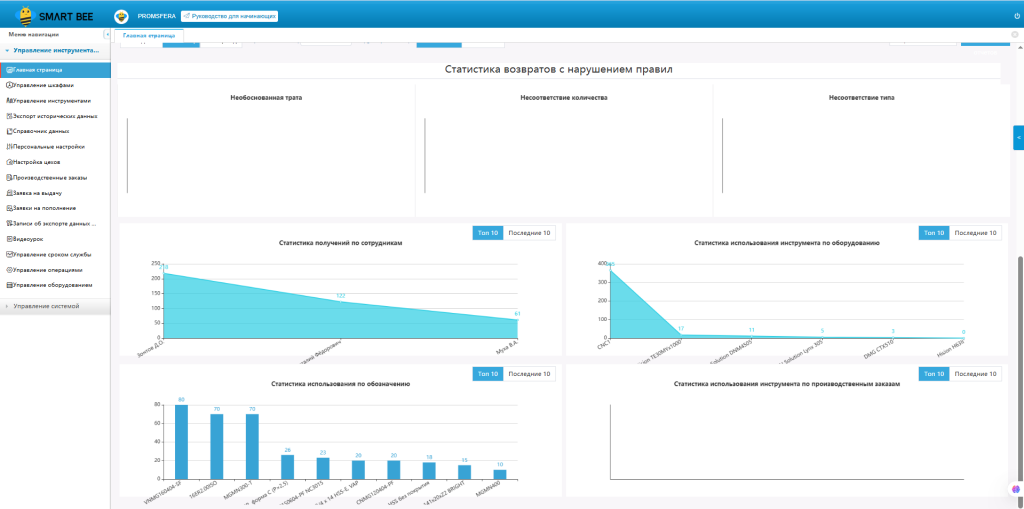

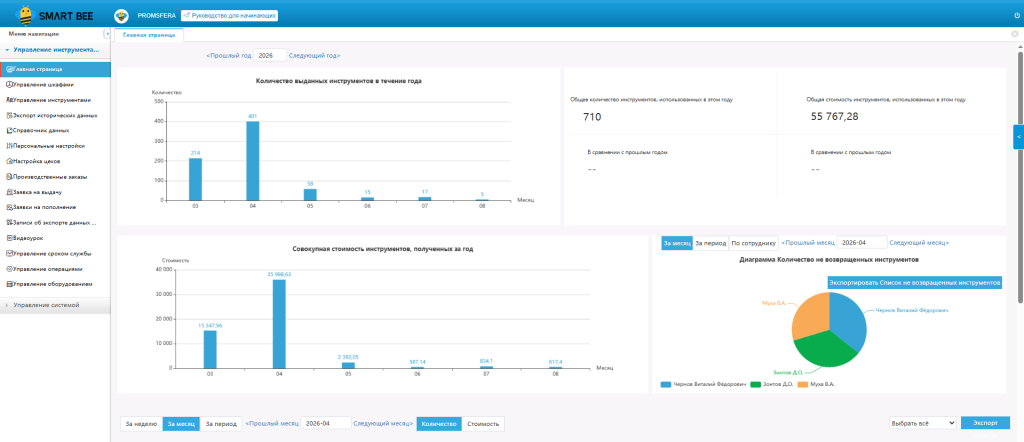

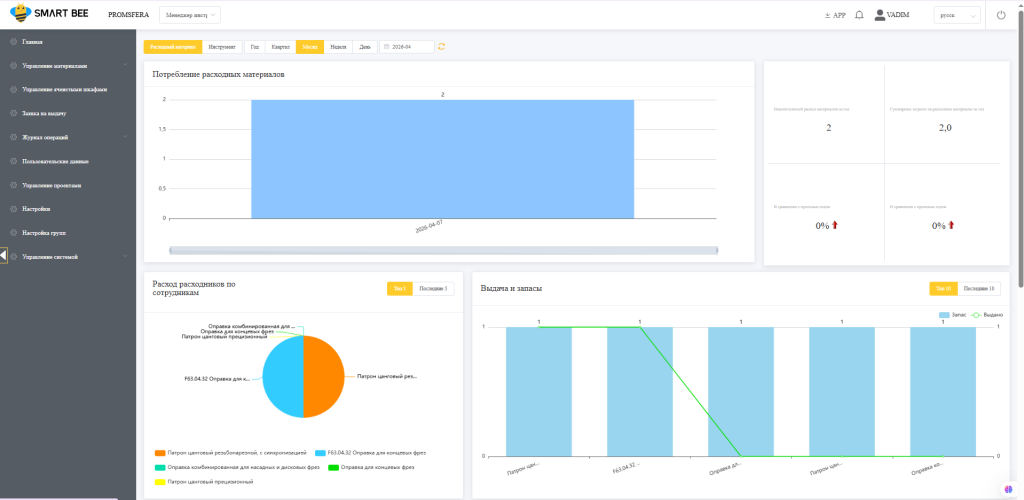

• Аналитика в панели управления. Топ расхода по сотрудникам и участкам, отклонения, критические остатки - всё видно технологу и снабжению.
• Правило возврата. Новый инструмент можно выдавать только после возврата изношенного (настраиваемая опция) - тумбочки перестают быть скрытым складом.

После внедрения промышленного вендинга потери по контролируемым позициям на практике часто снижаются до единиц процентов: дисциплина появляется, когда каждый факт выдачи фиксируется в системе, а не в тетради.

Мини-кейс: типовой участок ЧПУ (условный расчёт)

Участок с 8-12 станками ЧПУ и активным оборотом твердосплавного инструмента.

Суммарный эффект 25-50 тыс. USD в год на среднем участке часто перекрывает стоимость базовой конфигурации за 6-12 месяцев. На крупных заводах с высокой номенклатурой - ближе к нижней границе; на небольших участках - к 12-24 месяцам. Сравнивать стоит не «мебель против мебели», а потери от хаоса против контроля в цифре.

Приоритет инструмента с остаточным ресурсом

В SmartBee есть функция приоритетной выдачи уже использованного инструмента (в интерфейсе - «Old for New»). Система сначала предлагает взять позицию, у которой ещё есть ресурс - например, переточенную концевую фрезу. Это дополнительно снижает перерасход нового инструмента примерно на 10%. Функция особенно уместна на спиральных шкафах вроде SmartBee X.

Выдача и возврат: два разных сценария

Ячеистые шкафы (серия T, Orbix). Оператор открыл ячейку, взял оснастку или меритель - после работы положил обратно в ту же ячейку. Цикл простой: «взял → вернул на место».

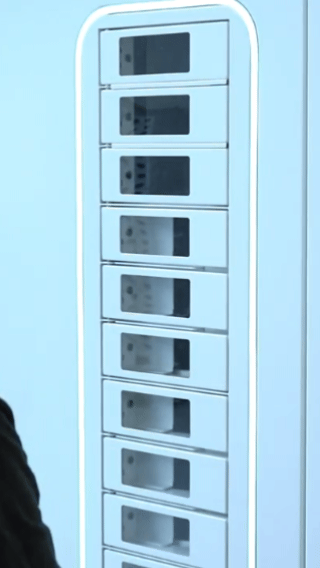

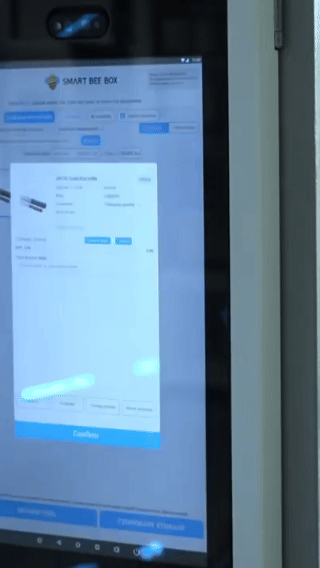

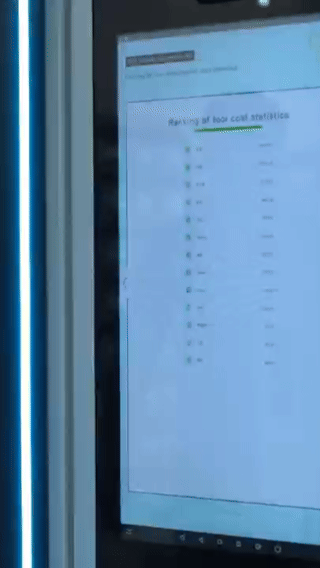

SmartBee X (спиральный вендинг). Система выдаёт сверло, фрезу или пластину из спирали. После работы изношенную единицу кладут сбоку - в боковую ячейку возврата (до 50 ячеек). Отсюда - «на переточку» или списание по износу.

Интеграция системы учёта инструмента с 1С и ERP

Отдельная ценность для предприятий - связка умного шкафа с учётной системой. Большинство заводов работает на 1С:Предприятие (1С:УТ, 1С:ERP, 1С:УПП). Интеграция убирает «второй склад» в Excel: движения инструмента отражаются в привычном контуре снабжения и себестоимости.

Что обычно связывают:

• остатки по ячейкам SmartBee ↔ номенклатура и склады в 1С;
• факты выдачи и возврата ↔ документы списания, перемещения, передачи в производство;
• порог минимального остатка ↔ заявка снабжению или черновик заказа поставщику;
• привязка выдачи к участку, заказу или сотруднику ↔ аналитика затрат в 1С.

Типовые сценарии на участке:

1. Пластины CNMG упали ниже 20 шт. SmartBee фиксирует критический остаток и передаёт событие в 1С. Снабженец утром видит задачу: согласовать закупку у поставщика, а не узнаёт о дефиците, когда станок уже стоит.
2. Выдача на заказ или участок. Наладчик берёт комплект фрез под заказ. Система отражает списание на подразделение или на заказ. В конце месяца технолог и экономист видят реальную инструментальную составляющую себестоимости - без свода тетрадок.
3. Возврат изношенного на SmartBee X. Сотрудник кладёт изношенную фрезу, сверло или пластину в боковую ячейку возврата. В 1С формируется складской документ: инструмент снят с «в работе» и поставлен на переточку или списание по износу.
4. Оснастка через ячеистый шкаф. Оправка или патрон выданы под RFID сотрудника и должны вернуться в ту же ячейку после смены - иначе в отчёте виден незакрытый возврат. Метизы через весовой TW списываются по изменению веса без пересортицы.

Как организуют обмен: API, XML/CSV или промежуточная база - под конкретную конфигурацию 1С или ERP. Универсального коннектора «на все случаи» обычно нет, интеграцию настраивают под контур конкретного предприятия.

Как проходит внедрение автоматизированной системы хранения инструмента

Частый страх руководства: «Опять полгода будем настраивать». На практике физический монтаж шкафа занимает 1-2 дня, а полный запуск чаще укладывается в несколько недель.

1. Аудит номенклатуры. Выделяют самые ходовые и дорогие позиции, определяют формат хранения - спиральный, ячеистый или весовой.
2. Маркировка. Нанесение RFID-меток или QR-кодов на инструмент и оснастку.
3. Интеграция. Связка с 1С или ERP (см. блок выше). Это позволяет автоматически формировать заявки поставщикам, когда остаток падает ниже критического.
4. Обучение. Операторам обычно достаточно 15 минут, чтобы освоить работу с экраном шкафа.

Частые вопросы об автоматизации инструментального хозяйства

Заключение

Металлообработка ускоряется. Пока инструмент ищут по цеху, станок простаивает - а на соседнем предприятии выдача уже занимает секунды.

Автоматизированная система хранения и выдачи инструмента - это не просто «дорогая мебель». Это цифровой кладовщик и система учёта инструмента, которая работает 24/7, не ошибается в учёте и показывает, где лежат деньги предприятия, превращённые в твёрдый сплав.

Если нужно перестать платить за «потерянный» инструмент, навести порядок в инструментальном хозяйстве и увидеть реальную картину затрат - решения SmartBee готовы к работе на участке.
